L115V6PSV-IFB
L115V6PSV-IFB
L115V6PSV-IFB
- 产品详情
- 产品参数
一、产品介绍
1、真4K超高清显示，高色域；
2、内置智能核心和操作系统；
3、系统可选配插拔式PC模块；
4、触控技术：
（1）抗光干扰（阳光直射照常使用）；
（2）触摸算法优化程度高，响应速度快，书写和演示流畅度高；
5、显示、触控、智能核心一体融合
（1）高清图像处理引擎；
（2）智能显示芯片，智能Android操作系统；
（3）任意通道均可实现书写批注；
6、支持窗口化运行各应用，多任务可同时进行;
7、支持无线传屏功能；
8、支持WIFI 6，蓝牙5.0；
9、HDMI支持4K 60Hz；
10、具备通道记忆功能，开机默认进入主页，具备自定义命名通道功能；
11、内置AI高清摄像头和8阵列麦克风；
12、安卓11，4K UI显示，4K白板；
13、前置随通道切换的USB端口，TYPE-C端口；
14、支持智能光感调节背光；
三、技术参数
显示屏参数 | |||||
尺寸 | 115英寸 | ||||
响应时间 | 8毫秒 | ||||
画面比例 | 16:9 | ||||
最大显示尺寸 | 2534.4(H) x 1425.6(V) mm | ||||
分辨率 | 3840（H）×2160（V） | ||||
像素间距 | 0.22(H)x 0.66(V) mm | ||||
刷新频率 | 60Hz | ||||
色彩度 | 1.07B (8bit+FRC) | ||||
色域NTSC(Typ) | 85% | ||||
对比度(Typ，不同OC对比度存在差异，以实际为准) | 7000:1 | ||||
可视角度 | 178°(H/V) | ||||
背光类型 | DLED | ||||
屏亮度(Typ,) | 600cd/m2 | ||||
寿命 | ≥50000小时 | ||||
可定制项 | 全阵列局部调光（Full Array Local Dimming, FALD），512分区 | ||||
音频参数 | |||||
声道 | 2.2 | ||||
功率 | 2×15W+2×10W | ||||
摄像头 | |||||
像素 | 图片模式可支持4800W（8000*6000）及以下像素； 视频模式只支持4K 800W（3840*2160）及以下像素. | ||||
数量 | 1 | ||||
位置 | 上边框居中 | ||||
视场角 | 120°（MAX） | ||||
麦克风 | |||||
最大有效拾音距离 | 8m | ||||
数量 | 8阵列 | ||||
AI功能 | |||||
AI功能：支持人脸追踪，声源定位（方案不同，可能存在差异，以实际功能为准） AI识别：支持4K 800W像素（3840*2160）及以下像素； | |||||
触摸书写系统 | |||||
识别原理 | 红外识别 | ||||
支持系统 | Windows11/Windows10/Windows8/Windows7/Windows XP/ Android/Linux/Mac OS X/Chrome | ||||
触摸点数 | 20点触摸 | ||||
最小识别物 | 3mm | ||||
输入方式 | 手指、触摸笔等不透光物体 | ||||
响应时间 | ＜15毫秒 | ||||
触摸精度 | ±1mm ( 90%以上触摸区域) | ||||
书写高度 | TYP 3.5mm | ||||
通信方式 | 全速USB | ||||
书写屏表面硬度 | 7H | ||||
输出坐标 | 32767 (W) ×32767(D) | ||||
内置系统 | |||||
系统版本 | Android 11 | ||||
CPU | Quad-Core A73*4+A53*4 主频2.2GHZ | ||||
GPU | Mali G52MP8 | ||||
RAM | 8GB | ||||
ROM | 128GB | ||||
无线 | |||||
Wi-Fi | 版本 | IEEE 802.11 ac/b/g/n/a/ax | |||
工作频率 | 2.4GHz/5GHz | ||||
工作距离 | 12米 | ||||
有效输入输出端口 | |||||
后置侧端口 | TOUCH OUT 3.0 | 1 | |||
HDMI IN | 2 | ||||
HDMI OUT | 1 | ||||
TYPE C（全功能） | 1 | ||||
RJ45 OUT | 1 | ||||
RJ45 IN | 1 | ||||
USB 3.0 | 2 | ||||
后置下端口 | LINE_OUT & HEADPHONE_OUT | 1 | |||
VGA IN | 1 | ||||
AUDIO IN | 1 | ||||
DP IN | 1 | ||||
USB 2.0 | 1 | ||||
TOUCH OUT 3.0 | 1 | ||||
RS232 | 1 | ||||
COAX OUT | 1 | ||||
前置端口 | HDMI | 1 | |||
USB | 2 | ||||
TOUCH | 1 | ||||
Type-C(数据文件传输、USB端子功能） | 1 | ||||
选配 | NFC | 1 | |||
电源参数 | |||||
电源输入 | 100-240V~50/60Hz | ||||
整机最大功耗 | 780W | ||||
PC系统（选配） | |||||
PC类型 | 插拔式Intel Core系列模块化电脑 | ||||
配置 | I5/I7/I9（可选） | ||||
PC接口 | 80pin OPS-C标准 | ||||
尺寸重量 | |||||
整机尺寸（长×高×厚） | 2606.1×1558.5×157.2（含壁挂）mm | ||||
包装外尺寸（长×高×厚。含带轮托架） | 2820×1840×400mm（±15mm） | ||||
净重（不含OPS） | 148Kg±3Kg | ||||
毛重（含纸箱、栈板） | 200Kg（内装附件不同，实际重量存在差异） | ||||
随机附件（如与实物不符，则以实物为准） | |||||
电源线 | ×1 | ||||
壁挂 | ×1 | ||||
书写笔 | ×1 | ||||
教学鞭 | ×1 | ||||
合格证 | ×1 | ||||
保修卡 | ×1 | ||||
环境因素 | |||||
操作温度 | 0℃~40℃ | ||||
操作湿度 | ≤ 80%RH | ||||
存储温度 | -10℃~60℃ | ||||
存储湿度 | 10%~80%RH | ||||
海拔高度 | 5000米以下 | ||||

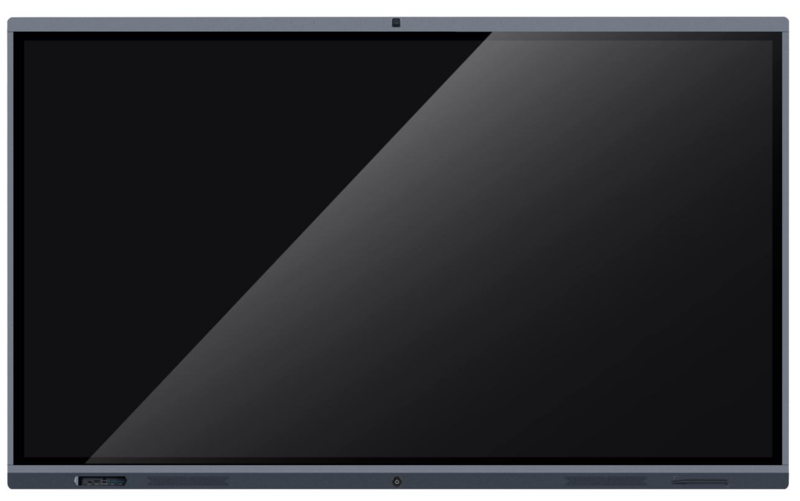

四、产品视图
五、注意事项
1.在操作、使用产品之前，应认真阅读该注意事项。
2.应遵循产品与产品使用指南中的所有警告标志。
3. 机身前置待机键可让机器处于待机的状态，不会完全关闭机器。机身后部带有电源开关，被用作断开电源的装置，“I”表示通电状态，“O”表示断电状态。电源开关附近不得放置其他物体，以免妨碍本产品与电源的断开。
4.如长时间不使用一体机，将一体机电源关闭，拔掉电源插头。雷电和闪电天气，请拔掉电源线；
5. 电源线插头应便于插拔接地，电源线连接的插座应当装在产品的附近，而且应当便于触及到。本产品配备一个三线接地型插头，该插头有接地针，只能插入接地型电源插座。本产品附件中电源线缆为三插电源线（带接地保护），安装时请确认墙面插座的接地端接地良好。电源线布线时应避开通道，以免被人踩踏，也应避开被其它物品挤压的地方。
6.本产品只能使用标签上注明的电源类型和电源电压供电。如果您对电源类型及电压不确定，请联系产品经销商或当地的供电公司。
7.当机内发生异常声音或气味时，请立即关闭电源并拔掉插头，经确认为异常时，不要继续使用，应请产品维修人员检修。
8.易燃、易融、易爆物，如蜡烛、电炉、灯泡等均不能放在机器上和接近机器的地方，避免机器出现意外。
9.不要将本产品放置在不稳定的手推车、架子、三脚架、托架或桌子上，否则可能导致一体机翻倒。当本产品放置在手推车上时，移动时应当小心谨慎。快速急停、力度过大或者表面不平，都有可能导致手推车与一体机翻倒。
10.设备上的开孔起通风作用，以确保本产品可靠运行，并防止过热。通风孔不应覆盖诸如报纸、桌布和窗帘等物品而防碍通风。为了充分通风，应保证产品周围有一定间隙。当挂装或内嵌到墙体安装时，整机上、下、左、右4个边缘与凹槽边至少要留10cm以上的散热空间！
11.小心液体、金属进入一体机体内，如有液体、金属掉入机内，一定不能再开机使用，应尽快请专业人员处理。
12.不能用化学试剂擦拭机器，溶剂可能会使机壳变质，以及损坏其涂漆面。如有灰尘污垢，应在关掉一体机十分钟后用湿布拧干后擦拭。显示屏可用干净软布轻轻擦拭。清洁前，将一体机插头从壁装电源插座拔出。不得使用液体清洁剂或气雾清洁剂。
13.注意水与潮气。不要在有水的地方或附近使用本产品，例如：浴池、盥洗盘、厨房、水槽、洗衣盆、潮湿的地下室或游泳池附近。
14. 设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。本产品后壳有散热孔，清洁时请不要直接向后壳部分喷、倒液体，或使用湿布清洁。
15. 禁止通过任何开孔将任何类型的杂物推入本产品，否则它们可能会接触危险的电压点或突出部件，可能会导致火灾或电击。
16. 不要擅自维修本产品。擅自打开或拆卸盖子可能会使您面临危险的电压或其它危险。如有任何维修事宜，请联系制造商指定的维修人员处理
17. 安装本产品应遵循制造商的操作说明，并且只能使用制造商推荐的安装配件。。
18. 本产品的壁挂（如果有）安装只适用于正常的水泥墙、实体墙、能承受机器重量3倍以上的木板墙，对于特殊墙体（指钢结构墙体，空心结构墙体以及玻璃、大理石材等等）的挂装、吊装，制造商建议您必须考虑产品挂装或吊装的安全性，在确保无误后方可进行操作。此类特制物料的安装必须由专业人员进行，制造商不承担此类安装的义务。
19. 请确认设备安装在合适的位置，比如安装在墙上或悬挂在移动支架上，移动支架使用厂家推荐或指定的规格型号，并请在专业人员指导下安装。
20.后铭牌上有感叹符号的重要内容是指：如果在维修中有需要更换重要安规元器件的（电路板上元器件旁边有此符号的元器件）必须只能使用安全测试文件中规定的元器件来更换，如果没有相同的元器件更换请向生产商索要。
21. I类设备可触及导电零部件以及输出插座的保护接地应可靠地与设备中的保护接地端子连接。
22.当您要将此设备从一个高温的地方移到一个低温的地方时，在操作前要通上电，进行充分地预热。由低温地方移至高温地方时，为使机内结露得以充分散发，请放置一段时间再通电开机。
23. 任何可能使用电池的情况下，如果电池更换不当会有爆炸危险，只能用同样类型或等效类型的电池来更换。电池（电池包或组合电池）不得暴露在诸如日照、火烤或类似过热环境中。
24. 受产品配置和制造工艺影响，实际机身尺寸/机身重量/壁挂架及外包装或有差异，请以实物为准。本规格书产品图片仅作示意，实物产品效果（包括但不限于外观、颜色、尺寸、重量）可能略有差异，请以实物为准。为尽可能提供准确的规格参数，可能实时调整和修订本规格书的文字表述、图片效果等内容，以求与实际产品性能、规格等信息相匹配。
25. 当产品与推拉黑板组装时：整机下边缘与黑板外框上下间距至少要留25mm以上的空间；边框正面与推拉黑板内面前后间距至少要留18mm以上的空间。
机器内嵌安装装修后，上、下、左、右4个侧边缘与凹槽边至少要留100mm以上的散热空间！
26. 运输过程中机器摆放需严格按照外包装箱标识并固定好，避免运输过程中机器倾倒及外物撞击（尤其正面撞击显示屏）.
*此文件中包含的所有信息内容最终解释权归本公司，所有未经授权和允许的复制都是不被认可以及被禁止的。
*此文件中包含所有的参数数据信息为此系列标准版机型的参数信息，不代表我司此系列产品所有的参数数据，实际参数数据要以与销售签订的具体型号为准
